door opener wireless controller switch with pulse, 433Mhz two channel remote controller switch

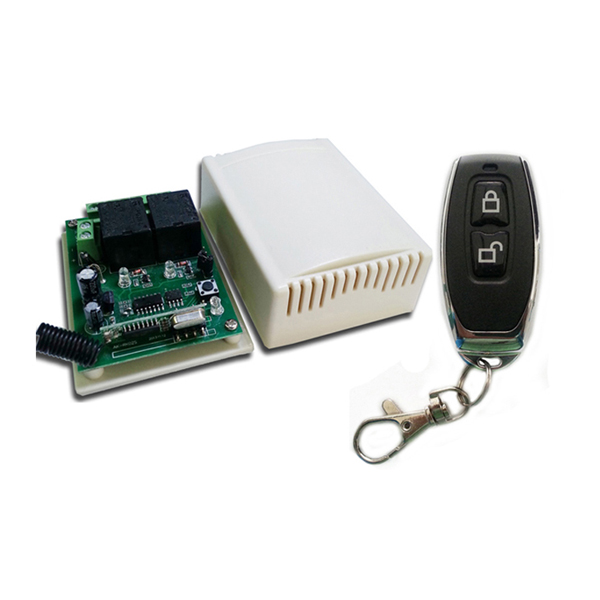

Overview

AG-C201 is a 12V voltage two channel wireless intelligence receiver controller, It can be controlled to achieve the motor forward and reverse, or

switch on, off and other special control requirement.

The product has stable performance, small size high receiver sensitivity. Mainly used for electric doors, windows, lifting equipment, gateways, lifts,

 industrial control and security industry and other fields, and supporting the use of the remote control can be composed of a complete set of wireless

 intelligent remote control system, wide range of uses, especially for cable doors, windows and burglar alarm control system to change the wireless

system wired adapter.

The wireless receiver controller, a high-security, stable performance, low power consumption of the features, and easy to use, without using the

traditional jumper or DIP switch coding, just the radio signal emitted by the remote control allows the receiving controller receive and store, you can

achieve supporting the use. The controller factory

default is only a remote control and control, if a good learning remote control is lost during use, simply use the same type of remote control to relearn to

 cancel the original remote control and made use now right. Its output, respectively, three output way is self-locking, interlock, inching, It can leaning

100 pieces different remote control (such as 2260,1527 etc.)

One channel have 1-2 seconds pulse for control the garage door opener, other one channel is for switch press open, press again is close.

Product Feature

1) Sensitivity: -105dBm;

2) Working Frequency:315MHz;433MHz;

3) Voltage:DC12V or DC24V

4) Quiescent Current: ≤8mA ,

one channel working current ≤40mA, two channel working current ≤80mA

5) Output Current:≤10A

6) Output voltage:AC, DC can choose

7) Working Temperature:-20℃- +70℃

8) Size:70*50*18mm

Application

used in electric doors, windows, lifting equipment, gateways, elevator, industrial control and security industry and other area.

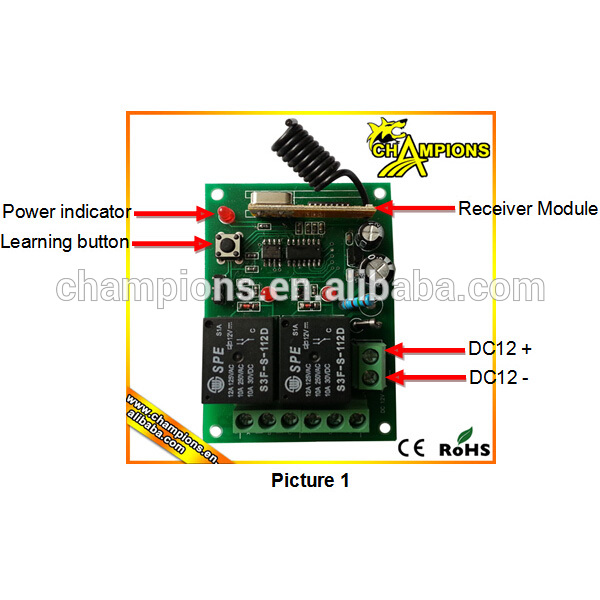

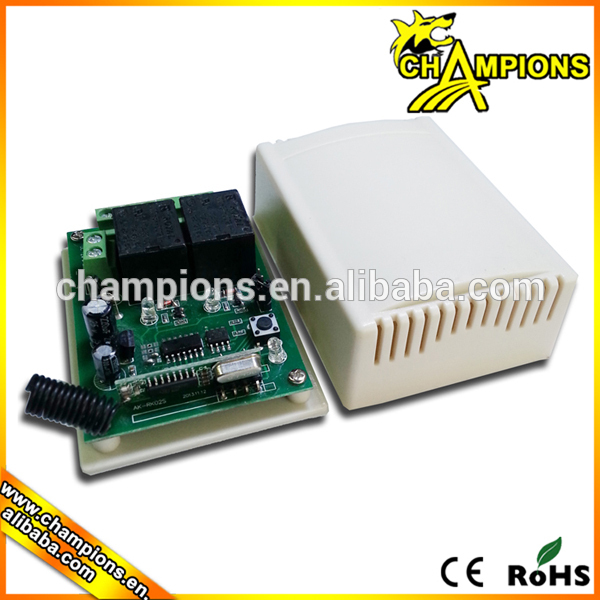

Component Identification

OutPut Way

As show picture 2, the working way change can by jumper

A). Inching: Position 1,2,3 vacancy, no need jumper connect

Inching function: Press remote A button the controller relay 1 ON, release remote A button the controller relay 1 OFF

B). Interlock: Jumper connect 2, 3

Interlock function: Press remote A button the controller relay 1 ON, press remote B button the controller relay 1 OFF, relay 2 ON

C). Self-lock: Jumper connect 1, 2

Self-lock function: Press remote A button the controller relay 1 ON, Press A button again the controller relay 1 OFF

Learning Remote Way

Power On,press learning button,the learning indicator light then off it means entering learning state, press any button of the remote

control transmitter signal in 6 seconds, indicator light flash 4 times then ON, it means learning succeed.

Remark: This controller can learning many different remote control, if beyond the first remote automatic clear

Clear Remote Way

Press the learning button about 8 seconds, the leaning indicator from ON to OFF, it means clear succeed.

Wiring Diagram

A). DC 12V Motor Forward and reversal wiring diagram as picture 2

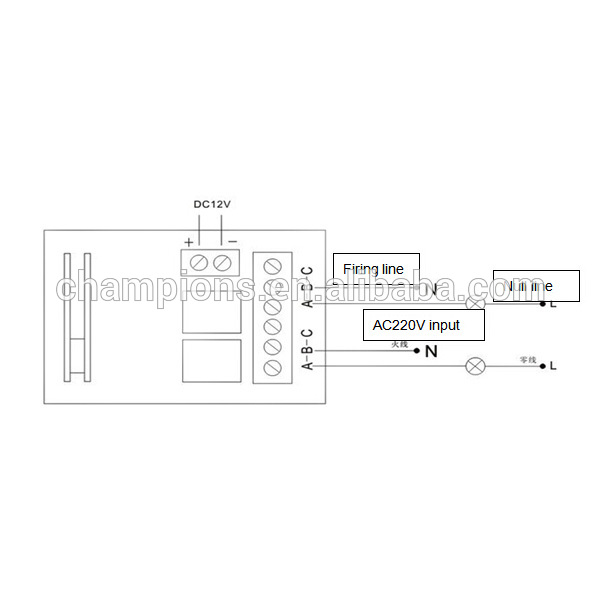

B).  Connect 220V lights wiring diagram

C). Control 12V device wiring diagram
