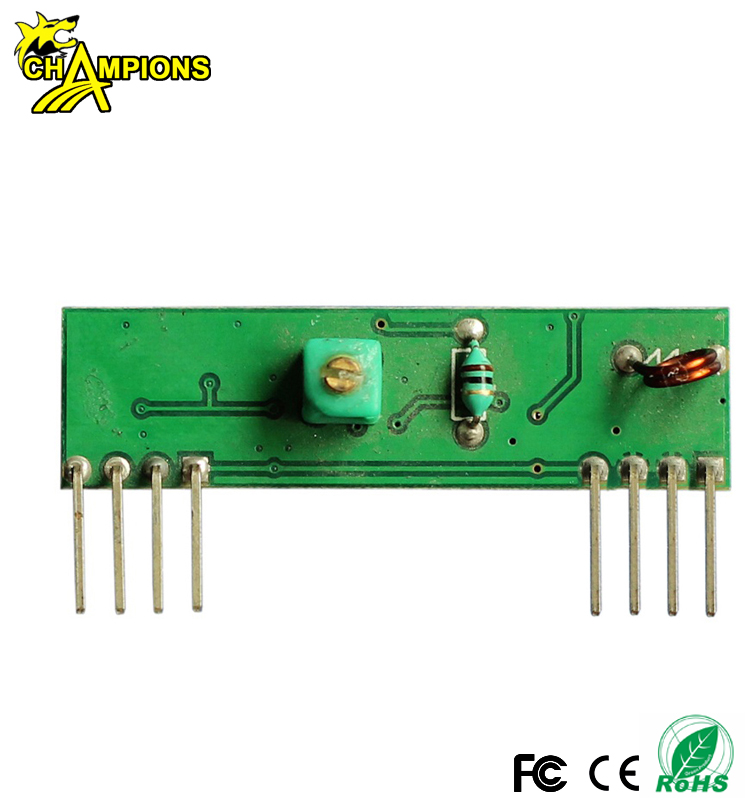

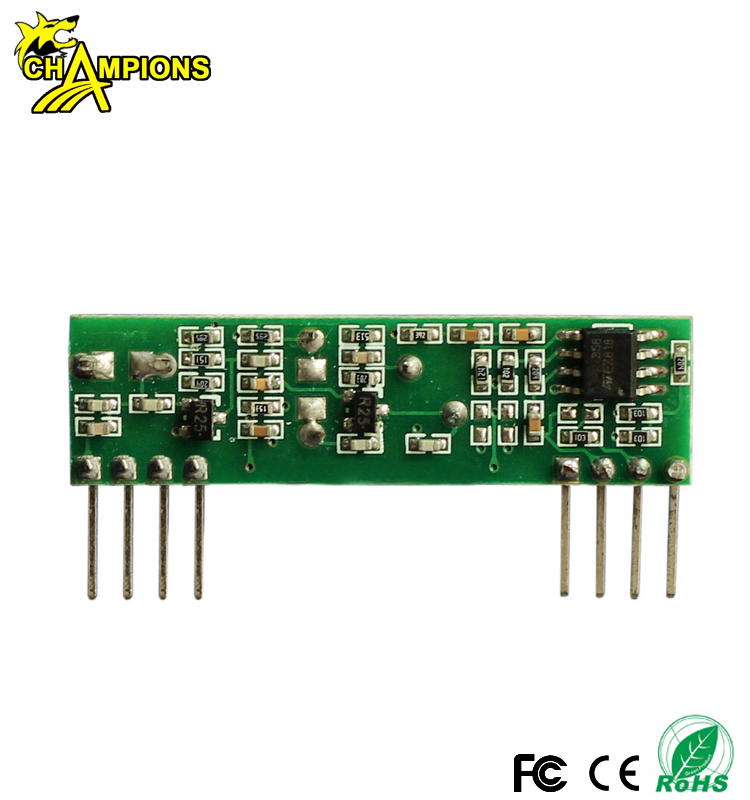

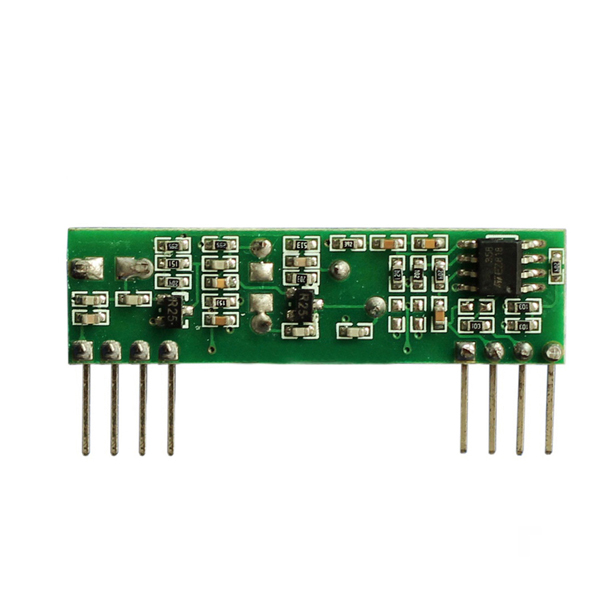

DC5V Superregenerative receiver module with 8 pin AG-RX1

AG-RX1 is a simple super-regenerative receiver circuit, this circuit design is simple, easy production and small size,

low efficacy so it is widely used. This design has many advantages, it can be complex and a decoding circuit or microcontroller,

the flexible design of the circuit.

Key Features

1). Operating Voltage: DC5V

2). Work Mode: ASK

3). Operating Frequency: 315Mhz / 433Mhz etc.

4). Output frequency stability: ±75KHz

5). Quiescent Current: 4mA

6). Receiver Sensitivity: -95dBm

7). Transfer rate: 3kbp
8). Dimensions:  42*12*7mm

9). Operation Temperature: -10°C -- +60°C

10). Signal: TTL level

Applications

1). Garage door and gate openers

2). Electric windows,barrier etc.

3). Remote controls and smart home alarm

4). Low baud rate for data transmission

5). GSM/GPS car system
